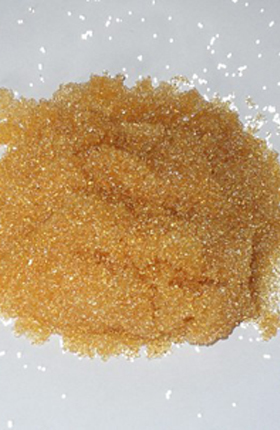

石家莊陽(yáng)離子樹(shù)脂的工作性能通常是以處理過(guò)的水中殘余硬度（傳統的是以CaCO3的ppm計）來(lái)評定的。對于自來(lái)水的軟化系統，因水質(zhì)要求，可用徹底軟化的水與原水混合的分流處理方法。對于工業(yè)上的應用，因處理水的硬度要小于5ppm，這可用70-80kgNaCl/m3R再生水平，如果軟化水是供給普通的低壓鍋爐，其水質(zhì)要求是硬度要低于1ppm，這樣至少需要以上兩倍的再生水平才能達到要求。在一般工作條件下，硬度的滲漏通常低于進(jìn)水硬度的1%，工作交換容量一般變化不大，除非原水中含有25%濃度以上的鈉離子。

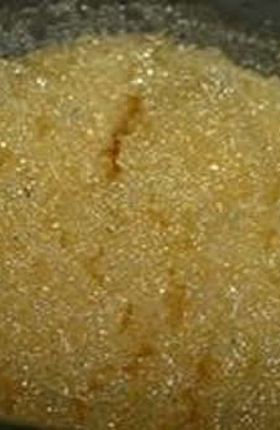

　　石家莊陽(yáng)離子樹(shù)脂(ionresin)的基體(matrix)，制造原料主要有苯乙烯和丙烯酸(酯)兩大類(lèi)，它們分別與交聯(lián)劑二乙烯苯產(chǎn)生聚合反應，形成具有長(cháng)分子主鏈及交聯(lián)橫鏈的網(wǎng)絡(luò )骨架結構的聚合物。苯乙烯系樹(shù)脂是先使用的，丙烯酸系樹(shù)脂則用得較后。 　　

　　這兩類(lèi)石家莊陽(yáng)離子樹(shù)脂的吸附性能都很好，但有不同特點(diǎn)。丙烯酸系樹(shù)脂能交換吸附大多數離子型色素，脫色容量大，而且吸附物較易洗脫，便于再生，在糖廠(chǎng)中可用作主要的脫色樹(shù)脂。苯乙烯系樹(shù)脂擅長(cháng)吸附芳香族物質(zhì)，善于吸附糖汁中的多酚類(lèi)色素(包括帶負電的或不帶電的)；但在再生時(shí)較難洗脫。因此，糖液先用丙烯酸樹(shù)脂進(jìn)行粗脫色，再用苯乙烯樹(shù)脂進(jìn)行精脫色，可充分發(fā)揮兩者的長(cháng)處。 　　

　　石家莊陽(yáng)離子樹(shù)脂的交聯(lián)度，即樹(shù)脂基體聚合時(shí)所用二乙烯苯的百分數，對樹(shù)脂的性質(zhì)有很大影響。通常，交聯(lián)度高的樹(shù)脂聚合得比較緊密，堅牢而耐用，密度較高，內部空隙較少，對離子的選擇性較強；而交聯(lián)度低的樹(shù)脂孔隙較大，脫色能力較強，反應速度較快，但在工作時(shí)的膨脹性較大，機械強度稍低，比較脆而易碎。工業(yè)應用的離子樹(shù)脂的交聯(lián)度一般不低于4%；用于脫色的樹(shù)脂的交聯(lián)度一般不高于8%；單純用于吸附無(wú)機離子的樹(shù)脂，其交聯(lián)度可較高。
